彩色濾光片基本結構是由玻璃基板，黑色矩陣（BlackMatrix），彩色層，保護層，ITO導電膜組成。一般穿透式TFT用彩色光片結構如下圖。通俗地說就是將顏料光阻涂在玻璃基板上。

彩色濾光片大約占LCD-TV的18%，并且與LCD-TV尺寸大小關系不大。彩色濾光片是決定LCD顯示器顏色表現的決定性組件，同時也影響顯示器的對比度、亮度、視角。

　　彩色濾光片（Colorfilter）為液晶平面顯示器（LiquidCrystalDisplay）彩色化之關鍵零組件。液晶平面顯示器為非主動發光之組件，其色彩之顯示必需透過內部的背光模塊（穿透型LCD）或外部的環境入射光（反射型或半穿透型LCD）提供光源，再搭配驅動IC（DriveIC）與液晶控制形成灰階顯示，而后透過彩色濾光片的R,G,B彩色層提供色相（Chromacity)，形成彩色顯示畫面。

　　彩色濾光片在LCD-TV所使用中有特殊之處，第一是尺寸要大很多，第二是性能要求很高，LCD-TV對彩色濾光片的要求有五點，首先是響應時間，幀速度L/C小于1。其次是盡量寬的視角。再次是亮度不低于400cd/平方米。再次是色彩再現比率達到NTSC的70%以上。最后是色溫大于9000K。

綜合起來，LCD-TV用彩色濾光片的制作難度遠高于電腦監視器用的彩色濾光片。同時還有其它技術難題：
　　一是濾光片尺寸加大后，顏料光阻的涂布方式都必須是spin-less。不是所有的顏料光阻都適合采用這種方法，因此必須調整顏料光阻來適應。
　　二是微影方式的改變，在4代線之前（含4代線），為提高彩色濾光片產量，曝光方式多采1：1的“接近”方式曝光，但是當基板尺寸變大為1100* 1250時，若要維持“接近”的方式光罩制作費用不但昂貴，而且在傳送與清潔上也變的非常困難，因此目前都以“多階”，“多次”的方式為主。基臺設計若選取700*800mm的光罩板尺寸最大可對應到32吋，若選取800*920mm的光罩，則最大面板可對應至42吋。不過制作時間增加了。再有就是合格率的檢查，彩色濾光片的生產制造中，有許多流程質量的判定需仰賴檢查人員的目視判定，但是當基板尺寸變大后，已無法再以徒手捉取方式來檢查彩色濾光片，必須仰賴自動或者半自動的機具加以輔助，如何設計機具高度、視角的調整、燈具與光源的選取，都將會變成關鍵的課題。

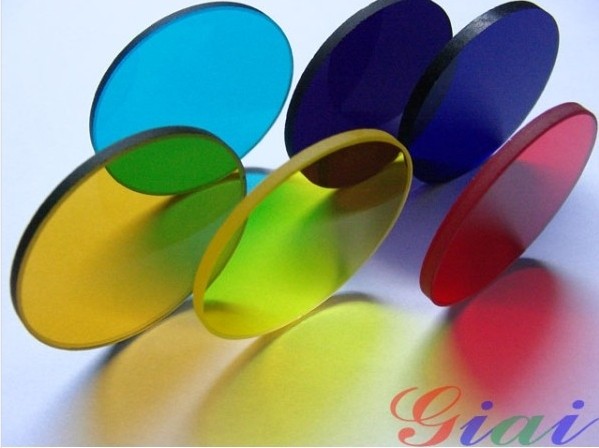

　　彩色濾光片制作難度非常高，需要高深的光學知識和化工知識，同時彩色濾光片的廠家必須與顏料光阻生產廠家緊密合作配合。深圳市激埃特光電有限公司供應彩色濾光片:紅、黃、藍、綠等各種顏色;:彩色濾光片Color filter又名濾色片是一種表現顏色的光學濾光片，它可以精確選擇欲通過的小范圍波段光波，而反射掉其他不希望通過的波段。彩色濾光片通常安裝在光源的前方， 使人眼可以接收到飽和的某個顏色光線。有紅外濾光片，綠色，藍色等。與UV濾光片，VD濾光片相比，凡是帶色的濾光片之總稱。如反差濾光片、分色用濾光片、LB濾光片等。
