家庭影音投影系統通過復雜的光學元件協同工作，將數字信號轉化為沉浸式視覺體驗。本文從設備架構、光學原理、核心元件參數及驗收標準等維度，系統解析現代家庭影音投影系統的光學設計邏輯與技術實現路徑。

（圖源網絡，侵刪）

一、家庭影音投影設備架構

現代家庭投影系統主要由以下模塊構成：

1. 光源模塊：LED/激光/高壓汞燈

2. 成像模塊：DMD（DLP）/LCD面板（3LCD）/LCoS芯片

3. 光學引擎：合光棱鏡、透鏡組、色輪

4. 投射模塊：短焦/超短焦鏡頭組

5. 控制模塊：圖像處理芯片、散熱系統

 =

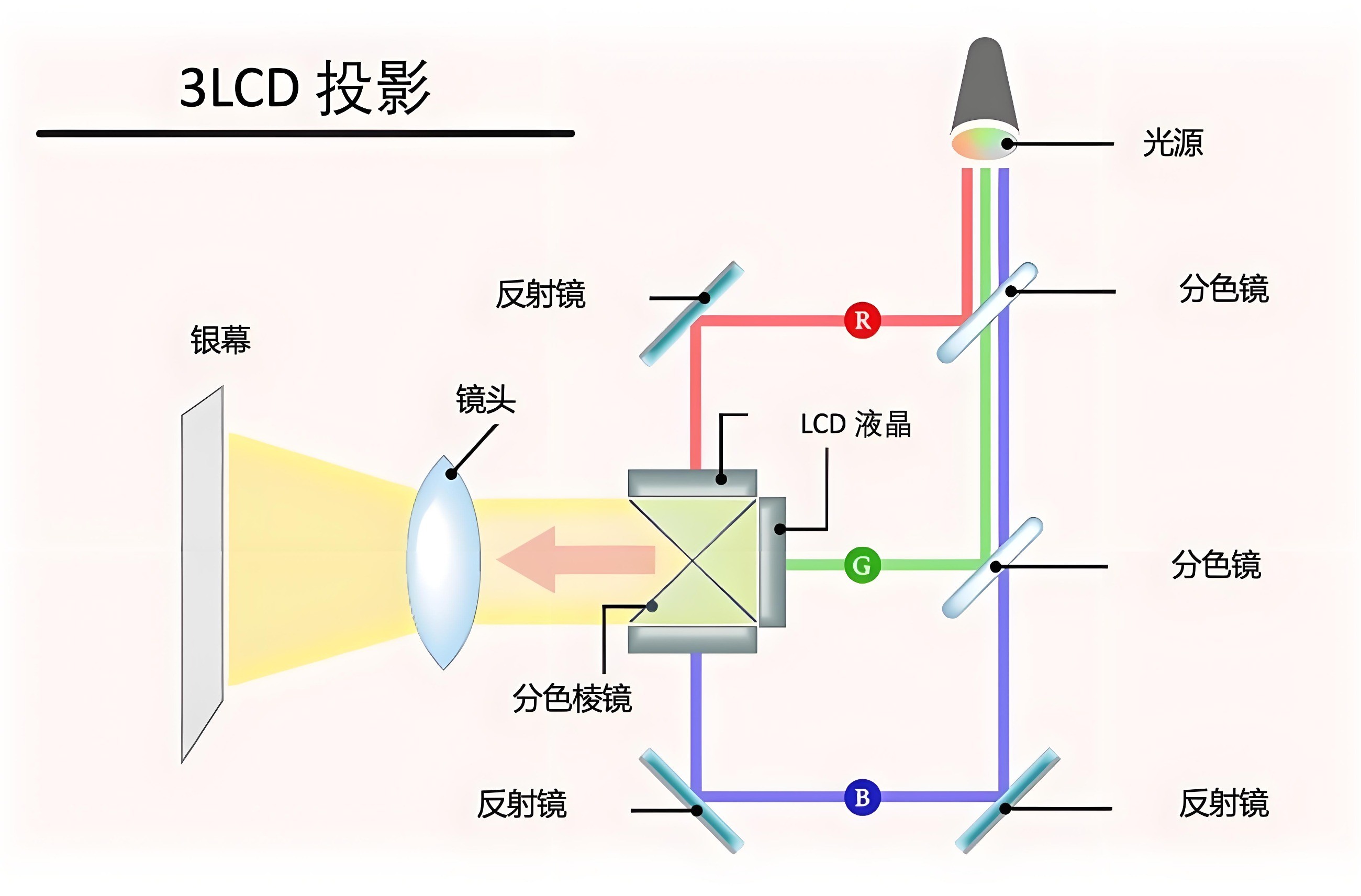

（3LCD投影圖，僅供學習參考）

典型設備示例：

DLP投影儀：德州儀器0.66英寸DMD芯片 + 藍色激光+熒光輪

3LCD投影儀：愛普生HTPS液晶面板 + RGB分離式光路

超短焦激光電視：海信L9H（0.21:1投射比，菲涅爾抗光屏）

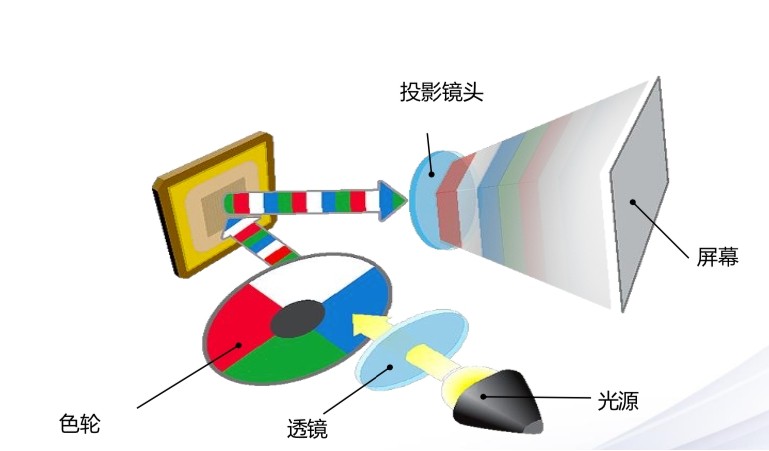

(dlp投影，僅供學習參考)

二、光學投影原理與技術實現

1. 光學成像流程

A[光源] --> B(色輪/分光系統)B --> C[DMD/LCD/LCoS成像芯片] --> D[合光棱鏡] --> E[投射鏡頭] --> F[屏幕]

(投影原理，僅供學習參考)

2. 核心技術原理

DLP技術：通過微鏡陣列（DMD）的±12°偏轉控制像素明暗，色輪分時提供RGB色彩，刷新率可達240Hz。

3LCD技術：使用三片HTPS液晶板分別處理RGB通道，通過棱鏡合成全彩圖像，色彩亮度比DLP高15%-20%。

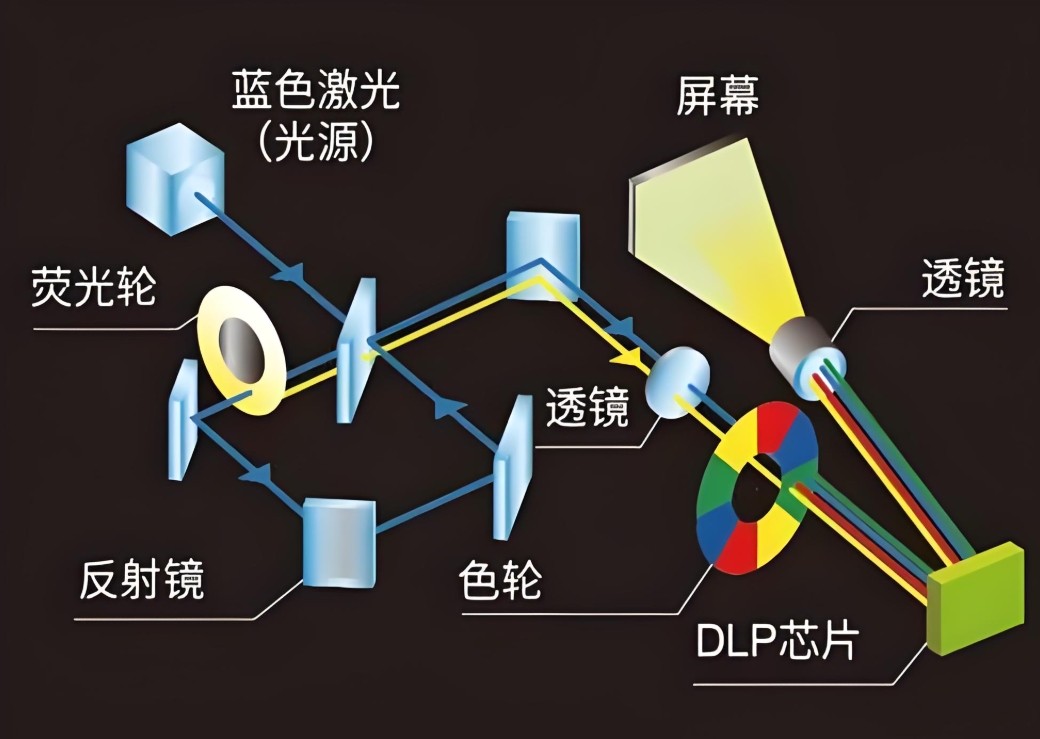

激光熒光技術：藍色激光激發熒光輪產生綠/黃光，結合未轉換的藍光形成RGB三原色，光效提升至12 lm/W。

三、核心光學元件參數分析

1. 光源組件

2. 成像元件關鍵技術參數

DMD芯片（DLP）：

0.47英寸：1920×1080像素，微鏡尺寸5.4μm

0.66英寸：2716×1528像素，微鏡尺寸7.6μm

偏轉精度：±1°公差控制對比度損失<5%

HTPS液晶板（3LCD）：

開口率：92%（0.74英寸面板）

響應時間：4ms（GTG）

像素間隙：2.1μm

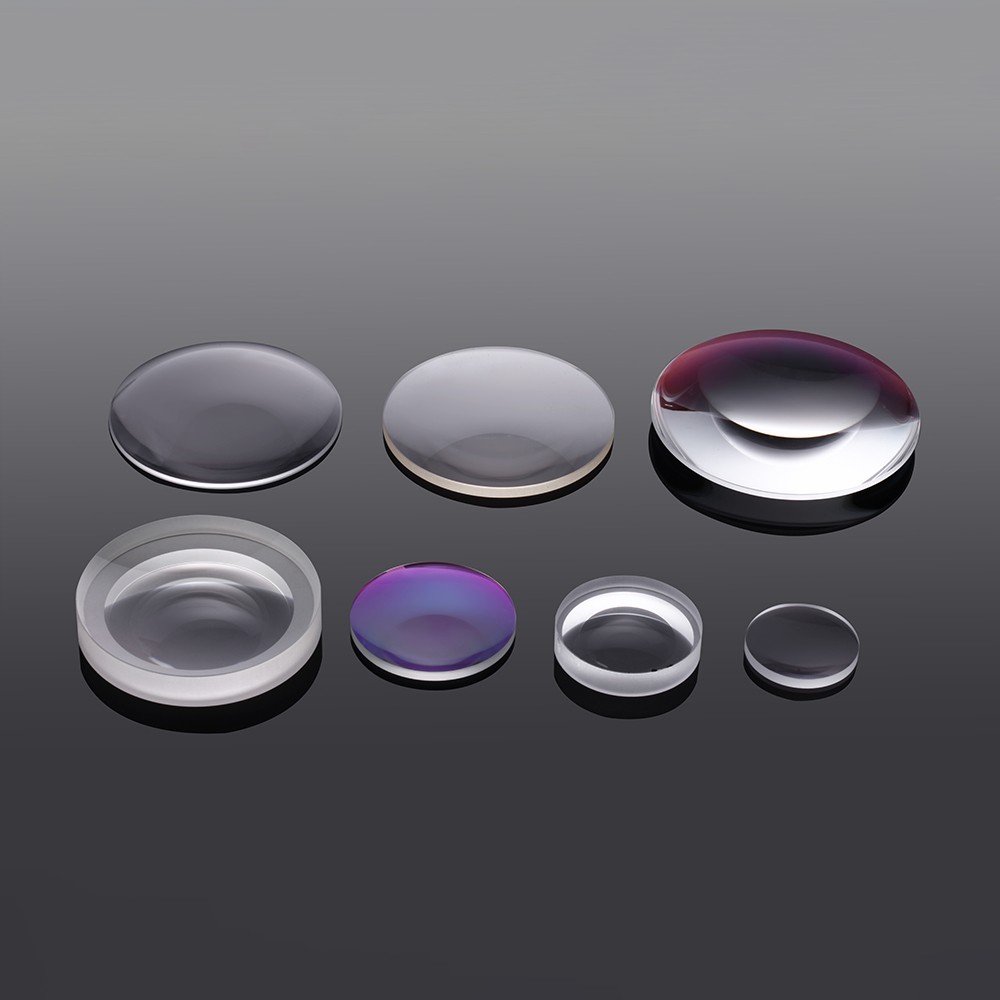

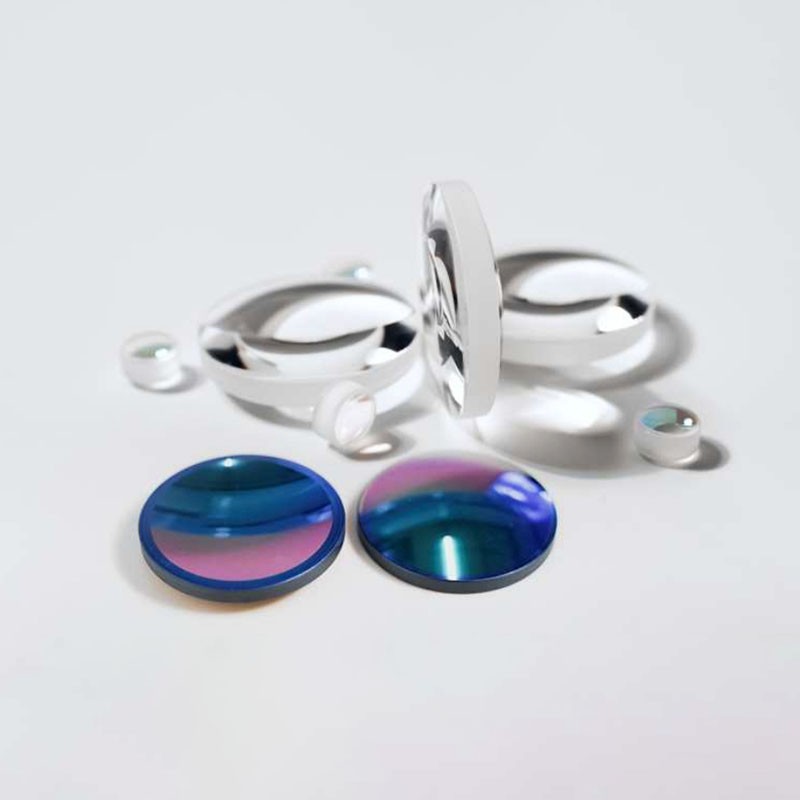

3. 光學透鏡組設計

四、光學系統協同工作機制

1. 色輪與DMD時序同步

色輪轉速：4x速（7200RPM）對應60Hz刷新率

時序誤差：<0.1μs防止色彩分離

分段設計：6段式（RGB+RGB）：提升色彩飽和度；透明段：增加白光亮度輸出

2. 熱管理對光學性能的影響

溫度漂移控制：DMD芯片溫升<15℃（防止微鏡粘滯），熒光輪表面溫度<80℃（避免熒光粉熱猝滅）

散熱方案：銅管均溫板+離心風機（風量>15CFM），相變材料填充（導熱系數>8W/m·K）。

五、產品驗收標準體系

1. 光學性能驗收指標

2. 可靠性驗證要求

高溫老化測試：85℃/500h后亮度衰減<10%

機械振動測試：5-500Hz隨機振動后光軸偏移<0.05°

光源壽命測試：連續工作3000小時后色溫漂移<150K

3. 人因工程學指標

頻閃控制：PWM調光頻率>1000Hz（避免視覺疲勞）

藍光危害等級：RG0級（輻亮度<100W·m?2·sr?1）

六、技術演進方向

1. 微型化光學設計：

自由曲面透鏡（減少鏡片數量30%）

多層衍射光學元件（DOE）

2. 智能光學補償：

基于ToF傳感器的實時畸變校正

AI驅動的動態色溫調節（匹配環境光）

3. 全息顯示集成：

表面等離子體共振（SPR）增強光效

超構表面透鏡（替代傳統折射光學）

（圖源網絡，侵刪）

家庭影音投影系統的光學設計是精密光學、材料科學和電子控制的交叉成果。隨著激光熒光技術成熟與超短焦光學突破，家用投影正向"墻面即屏幕"的沉浸式體驗演進。未來光學元件的納米級加工精度與智能化協同控制，將成為決定產品競爭力的核心要素。建議消費者選擇時重點關注原生對比度、色域覆蓋及光學引擎散熱設計，同時要求廠商提供符合ISO/ANSI標準的第三方檢測報告。
