工業燃燒視覺哨兵--火焰監測儀光學濾光片分析

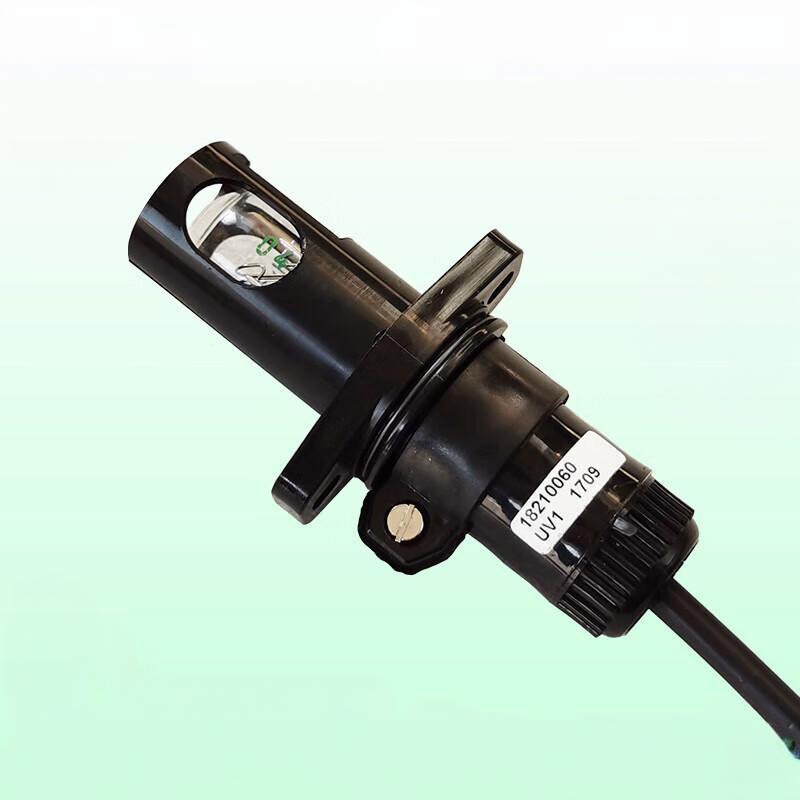

在石化、電力、冶金等工業領域，鍋爐、加熱爐、熔爐等設備的燃燒安全至關重要。火焰監測儀作為實時監控燃燒狀態的核心設備，猶如工業爐膛的"眼睛"，而其中的光學濾光片則是這雙"眼睛"的關鍵"瞳孔"，負責精準捕捉火焰特征信號，過濾干擾光。下面我們將從火焰監測儀的工作原理入手，深度解析其核心部件——光學濾光片的技術奧秘。
(圖源網絡，侵刪)
一、火焰監測儀核心功能及應用

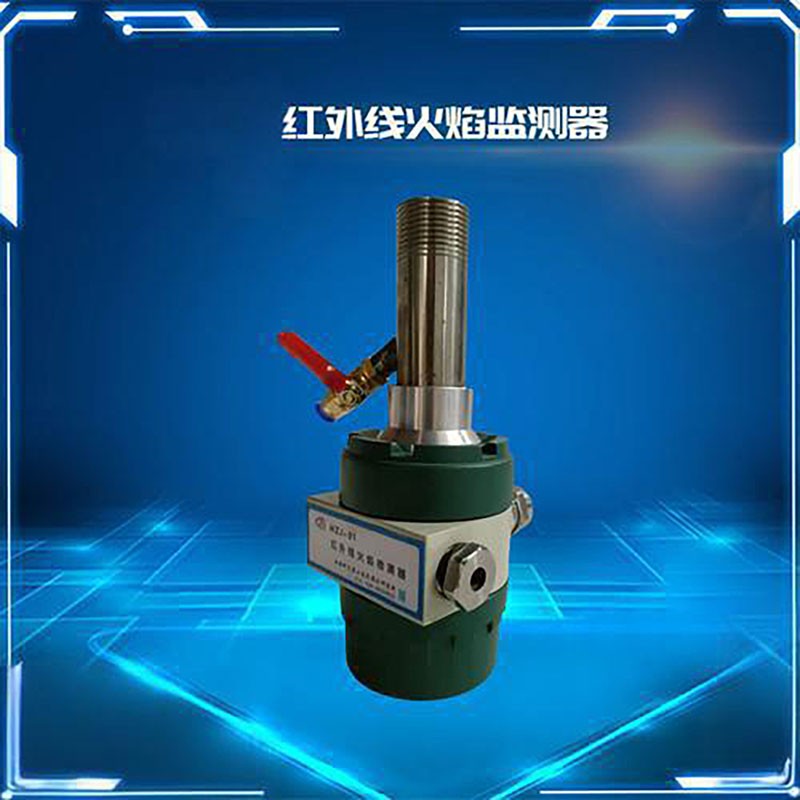

火焰監測儀作為工業燃燒系統的"安全哨兵"，其應用設計到三大功能火焰存在性檢測、火焰強度監測和火焰穩定性分析。
火焰存在性檢測：判斷燃燒是否正常啟動，防止"假火焰"引發安全事故；
火焰強度監測：實時反饋燃燒效率，輔助調整燃料供給；
火焰穩定性分析：識別火焰閃爍頻率、形態變化，預警熄火或爆燃風險。
(圖源網絡，侵刪)
2. 典型應用場景
石化行業：加熱爐、催化裂化裝置的火焰監控，避免因燃燒不完全導致的積碳或爆炸；
發電廠：燃煤鍋爐、燃氣輪機的火焰狀態監測，保障發電效率與設備安全；
冶金工業：高爐、轉爐的高溫火焰檢測，防止爐膛內襯燒穿或燃料泄漏。
二、火焰監測的光學原理
在我們日常生活中，常見的入門指紋識別系統可幫助我們更好設置安防，對于工業火焰來說也是如此，火焰燃燒時會釋放特定波長的光信號，這些信號就成為監測儀識別火焰的"光學指紋"；比如化學反應發光，燃料與氧氣反應時，自由基（如CH、C2）躍遷釋放430nm藍光（含380-460nm波段），是火焰存在的直接標志； 其次還有熱輻射發光，高溫火焰（>800℃）中的CO?、H?O分子振動輻射760nm近紅外光（含700-1000nm波段），反映火焰溫度與穩定性。
當然，在這段過程中環境干擾光（如日光、設備熱輻射、車間燈光）覆蓋廣泛波長，若不濾除，會導致監測儀誤判，因此光學濾光片的作用正是能夠幫助監測儀精準篩選火焰特征波長，屏蔽全頻段干擾，猶如給監測儀裝上"定向信號接收器"。
三、核心部件解析：窄帶通濾光片的技術密碼

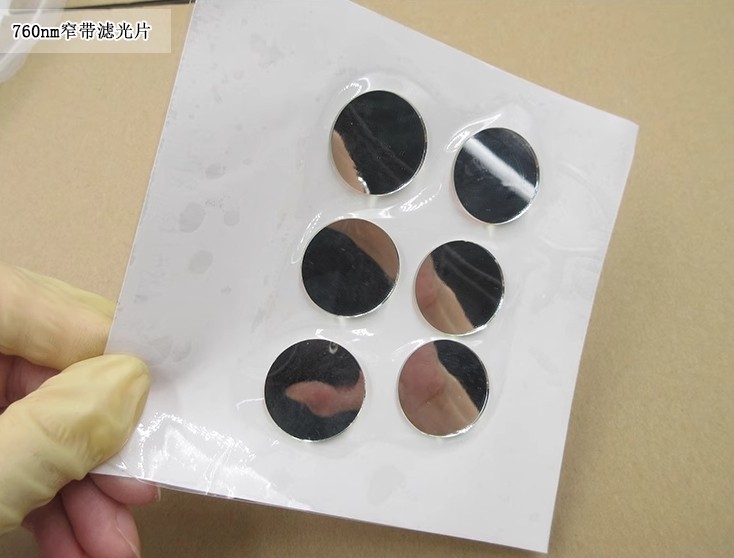

在進行火焰監測時需同時滿足兩個苛刻條件，一是高選擇性，一般僅允許430nm±10nm藍光或760nm±10nm近紅外光通過，其他波長（如500-700nm可見光、1000nm以上遠紅外）透過率應該控制在0.1%以下；二是高可靠性，需要滿足在高溫（200-500℃）、粉塵、腐蝕性氣體環境中長期穩定工作。

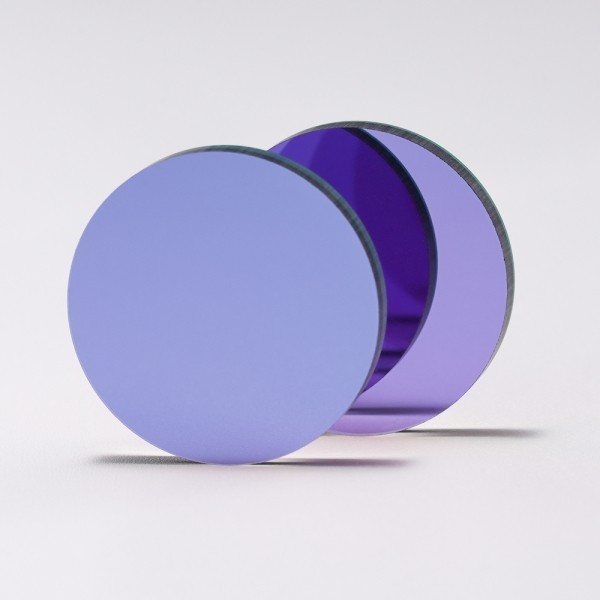

窄帶通濾光片通過多層介質膜干涉原理實現上述目標：利用不同折射率材料（如TiO?、SiO?）交替蒸鍍，形成納米級厚度的光學薄膜，當光入射時，特定波長的光因相長干涉透過，其他波長因相消干涉被反射或吸收。
2. 關鍵參數與應用指標
（1）光譜參數
| 參數名稱 | 技術要求 | 對監測性能的影響 |
| 中心波長 | 430nm±1nm或760nm±1nm | 精準匹配火焰特征光譜，偏差>5nm易漏檢 |
| 半帶寬（FWHM） | ≤15nm（藍光片）、≤20nm（紅外片） | 帶寬過寬會引入鄰近干擾光（如日光中的紅光） |
| 峰值透過率 | ≥90% | 確保足夠光信號進入探測器，提升信噪比 |
| 截止深度 | OD≥4（400-1100nm非通帶） | 徹底阻擋環境光，OD值每增加1，透過率降10倍 |
（2）環境適應性參數
耐高溫性：基材需承受200℃以上長期工作（短期可耐350℃），膜層無脫落或波長漂移；
抗污染性：表面鍍增透膜+抗油污涂層，減少粉塵、油氣吸附（清潔周期延長至3個月以上）；
機械強度：厚度≥2mm，抗振動沖擊（符合GJB 150A軍用標準）。
3. 基材選擇與性能對比
濾光片基材決定了其物理化學穩定性，常見材料特性如下：
| 基材類型 | 光學玻璃（如B270） | 石英玻璃（SiO?） | 藍寶石（Al?O?） |
| 透光范圍 | 380-2000nm | 185-2500nm | 150-6000nm |
| 耐高溫 | 短期200℃，長期150℃ | 長期500℃ | 長期800℃ |
| 硬度 | 莫氏7級 | 莫氏7級 | 莫氏9級（僅次于金剛石） |
| 應用場景 | 普通工業環境 | 中高溫爐膛（如鍋爐） | 超高溫、強腐蝕環境（如煉化裝置） |
選型建議：
- 電廠鍋爐（環境溫度≤200℃）：優先選擇光學玻璃基材，性價比高；
- 石化加熱爐（環境溫度200-400℃，含硫化物）：石英玻璃基材+抗硫膜層；
- 冶金高爐（高溫≥500℃，多粉塵沖擊）：藍寶石基材+金剛石鍍膜，耐極端環境。
四、濾光片設計與工業場景的深度耦合
1. 雙波長集成方案（藍光+紅外）
復雜工業環境中，單一波長檢測易受干擾（如強光下藍光信號被掩蓋），因此高端火焰監測儀采用雙窄帶濾光片集成技術：
藍光通道（430nm）負責精準識別火焰化學發光信號；
紅外通道（760nm）穿透煙霧粉塵，捕捉高溫輻射信號；
兩路信號通過算法融合，誤報率從單波長的15%降至雙波長的1%以下。
2. 抗結露與自清潔設計
在濕度較高的燃燒環境（如水冷壁鍋爐），濾光片表面易結露導致透光率下降，解決方案包括：
基材邊緣鍍疏水涂層（接觸角>110°），防止水珠附著；
內置微型加熱片（功率≤5W），維持濾光片表面溫度高于露點10℃；
膜層采用納米多孔結構，粉塵吸附力降低50%，配合定期壓縮空氣吹掃。
五、未來趨勢：從"濾光"到"智能感知"
隨著工業互聯網與AI技術的發展，火焰監測濾光片正迎來技術升級：
1. 可調諧濾光片：通過MEMS技術動態調整通帶波長，適應不同燃料（煤、天然氣、重油）的火焰光譜變化；
2. 光譜成像融合：結合窄帶濾光片與高光譜相機，構建火焰三維溫度場分布模型，為燃燒優化提供數據支持；
3. 自診斷功能：在濾光片表面集成傳感器，實時監測膜層老化、污染程度，自動觸發清潔或更換預警。
在工業燃燒安全領域，光學濾光片雖看似微小，卻承擔著"去偽存真"的關鍵使命。從基材選擇到膜層設計，從單一波長檢測到雙光譜融合，每一項技術細節都凝聚著對工業環境的深度理解。隨著新能源燃燒技術（如氫燃料鍋爐）的興起，火焰監測濾光片將面臨更嚴苛的波長篩選挑戰，而其技術進步也將持續為工業安全筑牢"光學防線"。
