三大帶通濾光片工藝對比：膠合吸收vs干涉薄膜vs單基片復合
在光學系統的精密舞臺上，帶通濾光片如同精準的波長守門員。除了廣為人知的膠合吸收型和純干涉薄膜型兩大主流技術，單基片復合型帶通濾光片憑借其獨特的工藝融合和性能平衡，占據了重要一席。理解這三種工藝的根基、表現與優劣，是選擇最適方案的關鍵，下面我們將用簡單的知識帶領大家去認識這幾款類似濾光片的不同特征與應用之處！

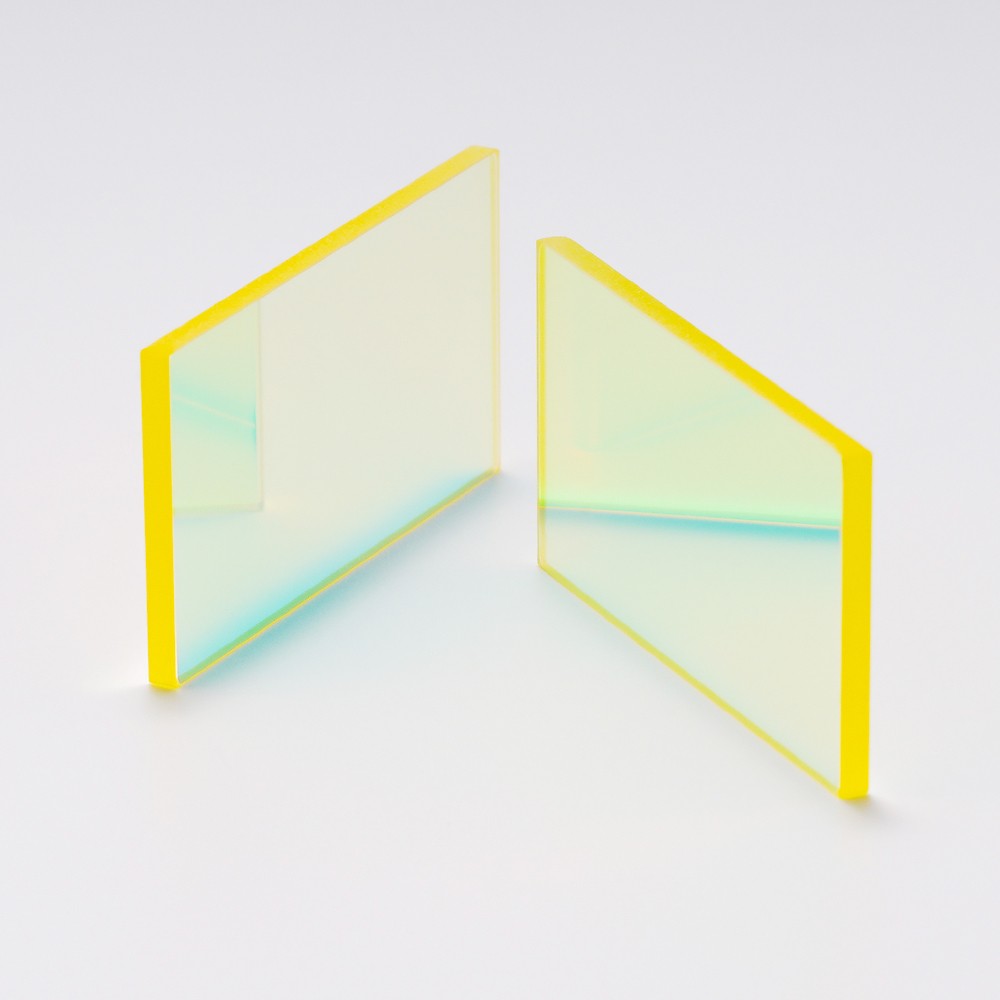

（帶通濾光片-激埃特原創圖）
一、核心工藝與原理：三大流派
1.膠合吸收型帶通濾光片(AbsorptiveBandpass-ABP)：
工藝基石：有色光學玻璃的本征吸收特性。
制造：將短波通（吸收長波）和長波通（吸收短波）有色玻璃基片精密切割、拋光后，用光學膠水（環氧樹脂/UV膠）膠合成“三明治”結構。
原理：短波通玻璃吸收長波，長波通玻璃吸收短波，重疊區形成透射帶。帶寬和邊緣陡度受限于玻璃吸收曲線。

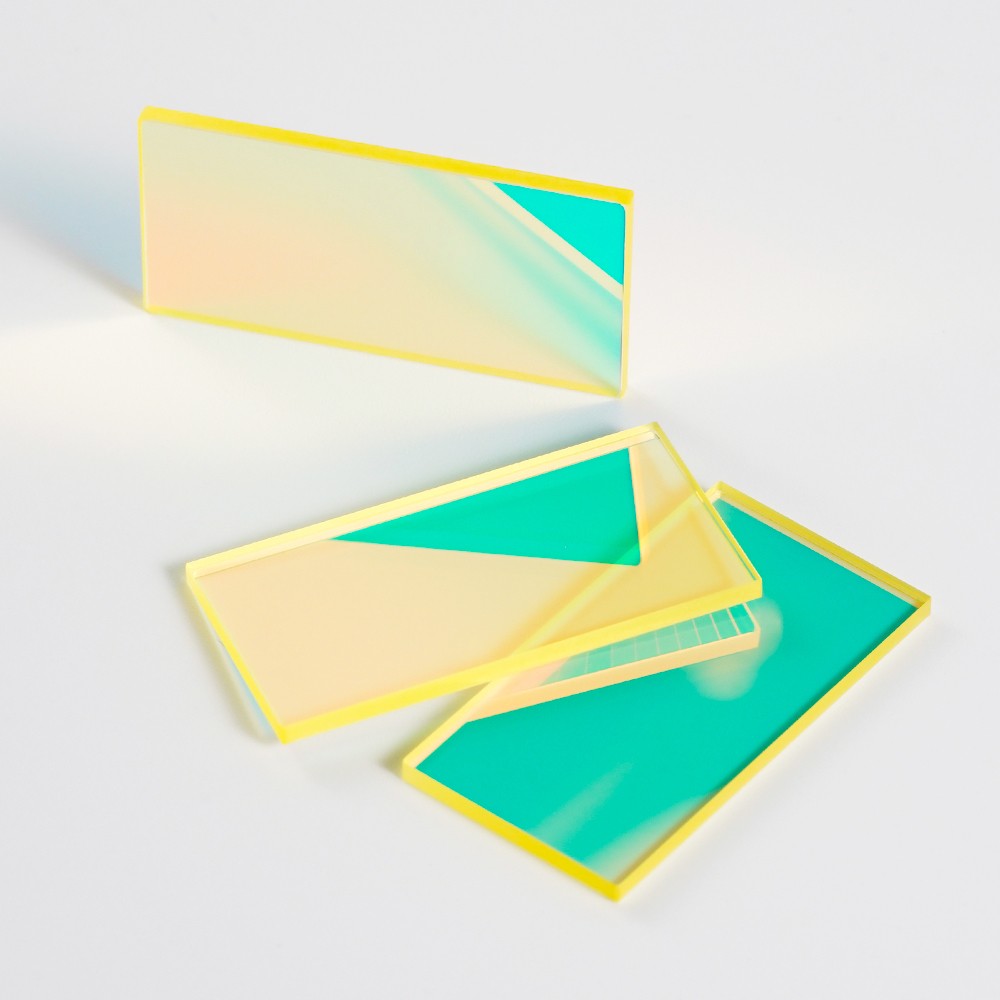

（膠合吸收型帶通濾光片-激埃特原創圖）
2.干涉薄膜型帶通濾光片(Thin-FilmInterferenceBandpass-TFB)：
工藝基石：真空鍍膜技術與光的干涉。
制造：在透明基片（如熔融石英、BK7）上，通過PVD（電子束蒸發、濺射）或CVD技術，交替沉積數十至數百層光學厚度為λ/4的高折射率（TiO?,Ta?O?,Nb?O?）和低折射率（SiO?,MgF?,Al?O?）介質薄膜。
原理：精密設計的膜系使目標波長發生相長干涉（高透），非目標波長發生相消干涉（高反/吸收）。通帶特性（中心波長、帶寬、陡度）由膜系設計決定。

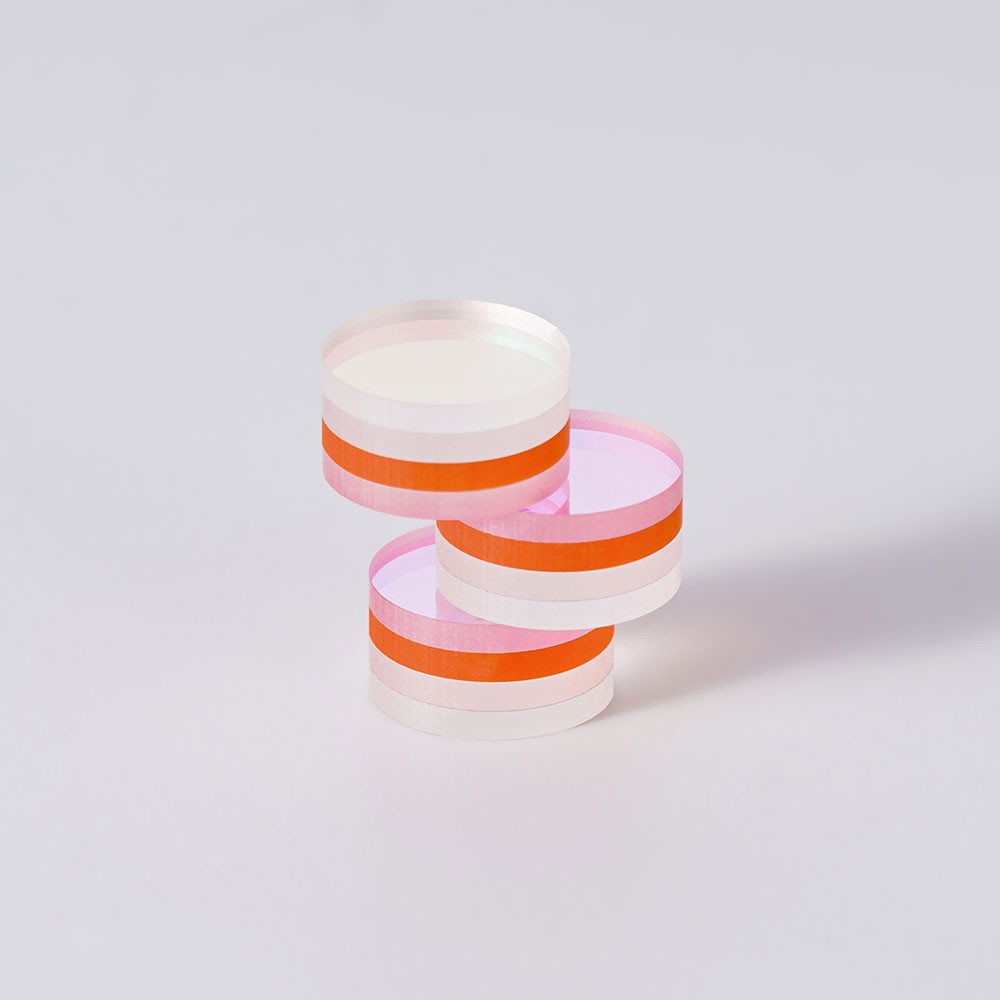

（干涉薄膜型帶通濾光片-激埃特原創圖）
3. 單基片復合型帶通濾光片(HybridSubstrate-CoatingBandpass-HSB)：
工藝基石：結合基底吸收與表面干涉膜。
制造：選用具有特定本征吸收特性的基片（通常作為長波通濾光片，即基片本身吸收短波）。
在此基片的一個或兩個表面上，鍍制短波通干涉薄膜（通過薄膜干涉反射/截止短波）。
(性能優化關鍵！)通常會在短波通膜層之上或基片另一面，增鍍寬帶增透膜(ARCoating)，以最大限度提高通帶內的透射率，減少表面反射損失。
原理：
短波截止：主要由表面短波通干涉膜實現（反射短波）。
長波截止：主要由基底材料本身實現（吸收長波）。
通帶形成：介于短波通膜截止波長和基底長波吸收起始波長之間的區域。
增透膜：消除基片-空氣界面和膜層-空氣界面的菲涅爾反射，顯著提升通帶透過率。

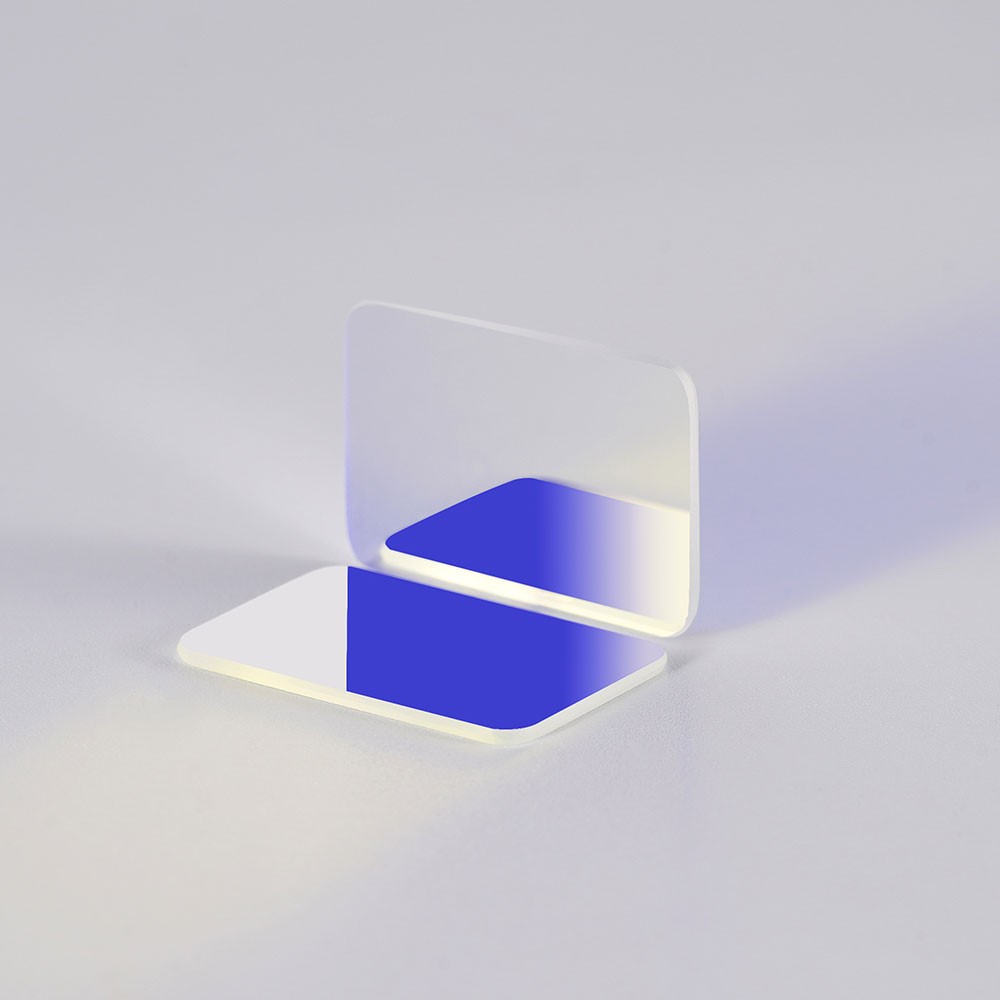

（單基片復合型帶通濾光片）
二、性能巔峰對決：優缺點深度剖析
| 特性 | 膠合吸收型(ABP) | 干涉薄膜型(TFB) | 單基片復合型(HSB) |
| 透射率 | 中低(40%-70%)。玻璃吸收+膠層散射損耗。 | 高(中心波長>90%,可達99%)。反射損耗為主，AR可優化。 | 中高(可達80%+)。受基底吸收限制，但AR膜大幅提升。 |
| 帶寬(FWHM) | 較寬(常>幾十nm)。受玻璃吸收特性限制，難做窄。 | 靈活可調，可極窄(幾nm至幾百nm)。設計決定。 | 中等寬度。受限于基底吸收邊和膜系截止邊的“天然”間距，靈活性介于ABP和TFB之間。 |
| 通帶邊緣陡度 | 較低。吸收邊自然過渡。 | 極高。膜層數和設計決定，可極陡峭。 | 中高。短波邊陡度由干涉膜決定（可較陡），長波邊由基底吸收決定（相對平緩）。 |
| 角度敏感性 | 極低。吸收機制角度不敏感。 | 較高。入射角增大導致通帶藍移。 | 中等。短波通薄膜部分有角度敏感性（藍移），基底吸收部分不敏感。 |
| 環境穩定性 | 較好。玻璃穩定，膠層可能老化/脫膠/怕溫變。 | 優異(硬膜)。IAD/IBS硬質膜耐候性極佳。軟膜較差。 | 好至優異?；追€定，表面硬膜穩定性同TFB硬膜。無膠層是巨大優勢。 |
| 成本 | 較低。原材料和加工相對簡單。 | 較高。鍍膜設備貴、設計復雜、監控精密、周期長。 | 中等。省去一片玻璃和膠合工藝，但需在特殊基底上鍍較復雜膜系（含AR），成本通常低于TFB但高于ABP。 |
| 厚度/體積 | 較厚。兩層玻璃+膠層。 | 較薄。薄膜在單層基底上。 | 較薄。單層基底+薄膜。顯著優于ABP。 |
| 結構復雜度 | 中。涉及兩片玻璃處理和膠合。 | 高。膜系設計沉積極其復雜。 | 中高。膜系設計需耦合基底特性（比純TFB更復雜），但省去膠合。 |
| 典型應用 | 寬帶寬、低成本：簡易儀器、防護鏡、指示燈、寬譜照明濾色。 | 高性能窄帶、高陡度、高透射：熒光顯微、光譜儀、激光、生化、天文、高端成像。 | 要求中等帶寬、良好陡度（尤其短波邊）、高環境穩定性、適中成本的應用：機器視覺、工業傳感器、特定波段的生化檢測、部分激光防護/整形。 |

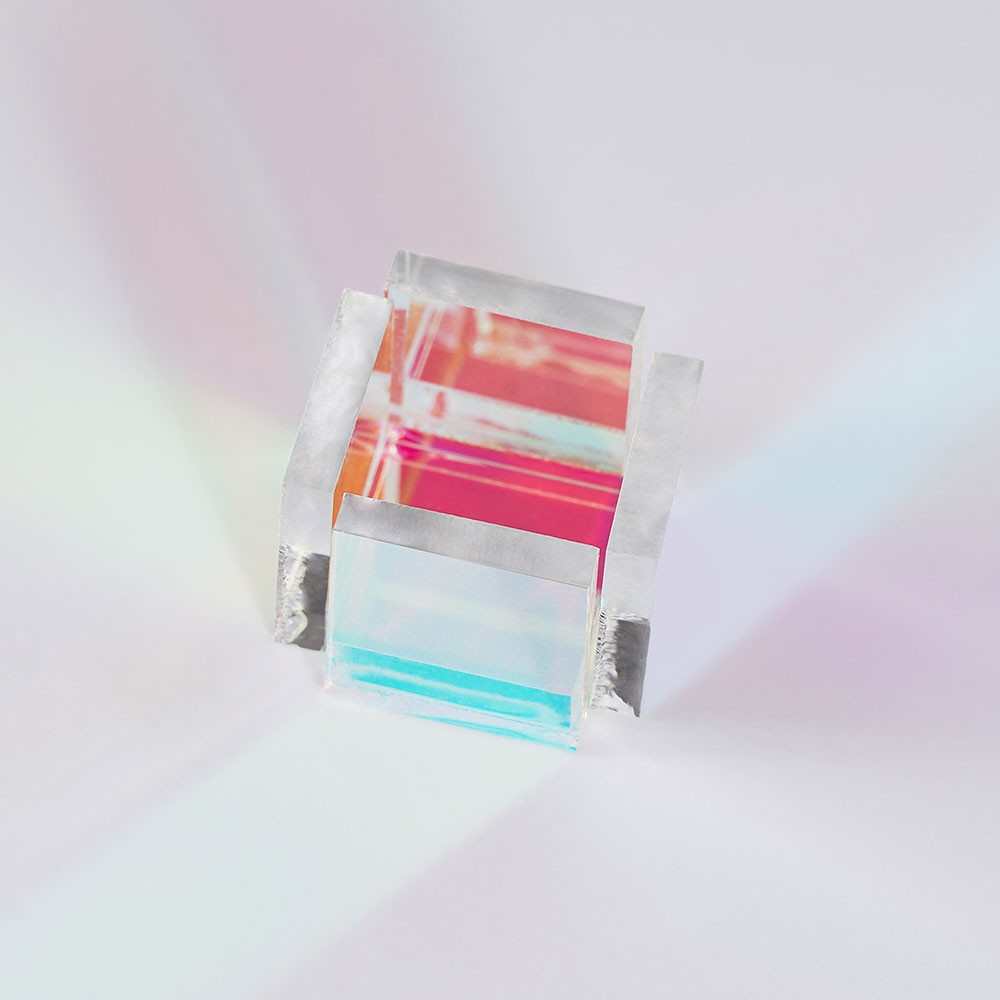

（激埃特原創圖）
三、鍍膜工藝的巔峰挑戰：多帶通濾光片
多帶通濾光片(MultibandpassFilter)的實現主要依賴于干涉薄膜型(TFB)和單基片復合型(HSB)技術的極限拓展，膠合吸收型難以勝任。
基于純干涉薄膜(TFB)：
挑戰：如前所述，設計復雜度（非周期膜堆/多腔串聯）和鍍膜工藝（層數、厚度控制、均勻性、應力）達到極致。
基于復合基底與復雜膜系(HSBHybrid)：(重要補充！)
原理：選擇具有特定（可能較寬）透射窗口的基底，在其上鍍制包含多個通帶和抑制帶的極其復雜的干涉膜系。該膜系需要：
在基底透射窗口內，精準“雕刻”出所需的多個窄通帶（利用相長干涉）。
在基底吸收較弱或透射的區域（尤其是靠近通帶處），提供極強的帶外抑制（利用相消干涉）。
通常整合增透功能。
挑戰：膜系設計地獄PLUS：設計時需同時考慮并耦合基底的光譜特性（吸收、折射率）與薄膜干涉效應。優化變量更多，相互制約更強。
鍍膜工藝：層數、精度、均勻性要求與純TFB多帶通同樣嚴苛，甚至更高，因為基底特性引入了額外的約束和潛在的不均勻性因素。
優勢：可能利用基底吸收特性幫助抑制某些特定波段（如深紫外或遠紅外），減輕膜系的設計和鍍制壓力，或實現某些純TFB難以達到的寬背景抑制。
（激埃特原創圖2）
四、結論：精準匹配，方顯真章
膠合吸收型(ABP)：成本為王、寬以待“波”。在寬帶寬、低角度敏感、成本敏感、環境穩定要求不極端的場景中仍是務實之選。
干涉薄膜型(TFB)：性能王者、精準制導。統治窄帶寬、高陡度、高透射率、設計靈活度要求極致的高精尖領域。硬膜技術保障了卓越的耐久性。
單基片復合型(HSB)：融合智慧、平衡之道。巧妙結合基底吸收的穩定性與薄膜干涉的陡度/設計性，規避了膠合風險。在需要中等性能（尤其短波邊陡度）、優異環境穩定性、適中厚度和成本的應用中展現出強大的競爭力。增透膜的運用是其提升性能的關鍵一環。
多帶通濾光片：無論是基于純TFB還是HSB Hybrid，都代表著光學薄膜設計智慧與鍍膜工藝的巔峰。其成功是精密計算、超凈環境、頂尖設備和深厚工藝經驗的結晶，是推動多光譜/高光譜成像、高級熒光檢測等技術發展的核心引擎。
光學濾光片的世界遠非非黑即白。膠合吸收、干涉薄膜、單基片復合這三大常規工藝，如同三原色，通過不同的組合與精進，描繪出滿足萬千光學需求的精準光譜畫卷。理解其各自的工藝DNA與性能邊界，是工程師駕馭光線、點亮科技未來的基石。隨著新材料（如超材料、光子晶體）和新工藝（如原子層沉積ALD、納米壓?。┑陌l展，未來濾光片的形態與能力必將更加令人驚嘆。
