在我們日常的想象中，鏡子通常是一塊玻璃背面鍍上一層薄薄的金屬（比如銀或鋁）。這層金屬能高效地反射大部分光線，無論是可見光還是其他波段的電磁波。然而，在精密的光學世界里，這種金屬反射鏡卻存在一個致命的缺點：吸收損耗。

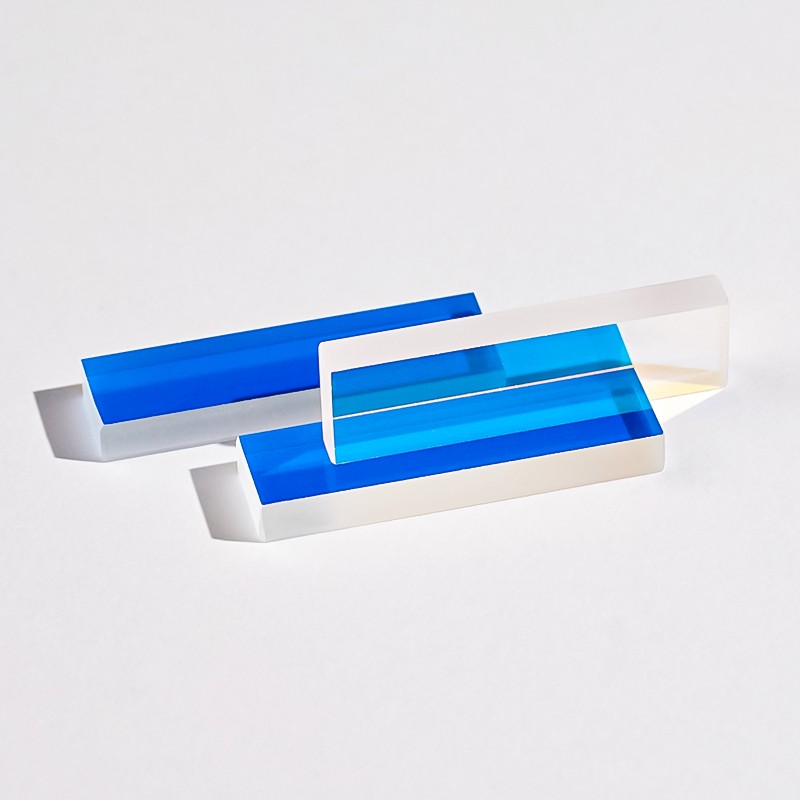

（650nm反射鏡）

我們都知道，光照在金屬反射鏡上時，金屬會吸收一小部分入射光并將其轉化為熱能。對于家用鏡子而言，這微不足道，但對于功率動輒數千瓦的工業激光器，這些極其微弱的光學信號所造成吸收就意味著鏡片可能被燒毀，或者信號被噪聲淹沒。于是，一種性能更卓越的反射鏡誕生了——全介質反射鏡。它就像一位精準的“彩虹捕手”，能幾乎毫無損耗地將特定顏色的光完美反射回去。

一、全介質反射鏡：一種完全由介電（絕緣）材料構成的鏡子

全介質反射鏡，顧名思義，是一種完全由絕緣介質材料（如二氧化硅SiO?、二氧化鈦TiO?、五氧化二鉭Ta?O?等）通過精密鍍膜技術交替堆疊而成的光學元件。

它的核心使命是：在特定的波長、特定的角度下，實現極高的反射率（通常>99.9%，甚至可達99.999%），同時將光線的吸收和散射損耗降到極低。

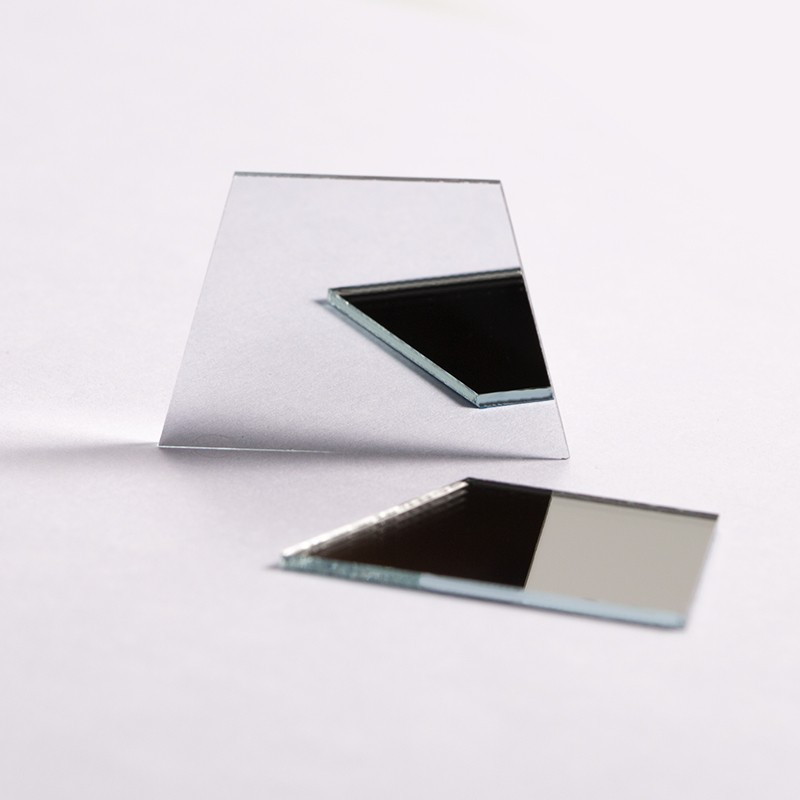

（鍍鋁反射鏡）

與金屬鏡的簡單對比：

金屬鏡：反射帶寬很寬（從紫外到紅外都能反射），但反射率有上限（通常約90-98%），且一定有吸收。

全介質鏡：反射帶寬較窄（通常只針對特定波長設計），但反射率極高（>99.9%），吸收損耗極低（<0.01%）。

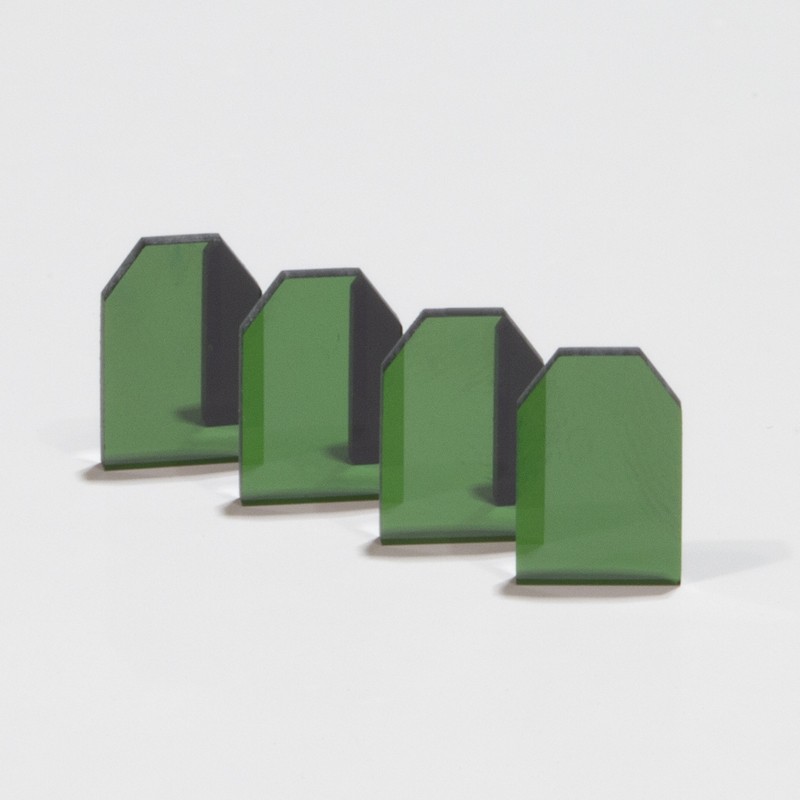

（905反射鏡）

二、 核心原理：光的“千層糕”與干涉效應

全介質反射鏡的工作原理基于光學中最重要的現象之一：薄膜干涉。你可以把它想象成一塊精心制作的“光學千層糕”。

1. 基本結構：這種鏡片是在一個高度拋光的基底（通常是玻璃或晶體）上，交替鍍上兩種折射率不同的介質薄膜。一層是高折射率材料（H層，如TiO?, Ta?O?），另一層是低折射率材料（L層，如SiO?, MgF?）。通常從基底開始，以 H/L/H/L... 的順序堆疊幾十甚至上百層。

2. 干涉相長——構建反射波的“同盟軍”：當一束光照射到這堆薄膜上時，它會在每一層膜的上下界面都發生反射和折射。這些無數次的反射會產生大量頻率相同、但傳播方向有細微差別的反射光波。

全介質反射鏡的精妙設計在于，通過精確控制每一層膜的光學厚度（物理厚度 × 折射率），使其恰好等于目標波長λ的四分之一（λ/4）。

根據波動光學原理，這些光波相遇時會發生相長干涉——即波峰與波峰疊加，波谷與波谷疊加，其結果是光的振幅（強度）被極大地增強。

反之，那些本應透射過去的光波，由于層與層之間的干涉效應，大部分會發生相消干涉（波峰遇波谷，相互抵消）。最終，幾乎所有的光能量都被“堵”了回去，被迫向反射方向傳播。

簡單來說，全介質反射鏡并非像金屬鏡一樣靠“擋”住光來反射，而是通過精密的干涉效應，讓所有反射光“步調一致、齊心協力”，從而實現了近乎完美的反射。

（介質反射鏡）

三、 關鍵光學參數：如何定義一面好鏡子

反射率 (Reflectance)：最重要的參數，指被反射的光能量與入射光總能量的比值。全介質鏡的目標是無限接近100%。

中心波長 (Central Wavelength, CWL)：反射率最高的那個特定波長。鏡子是針對這個波長設計的，例如1064nm激光鏡、1550nm通信鏡。

帶寬 (Bandwidth)：反射率高于某個特定值（如99%）的波長范圍。全介質鏡的帶寬通常較窄，但可以通過特殊設計加寬。

入射角 (Angle of Incidence, AOI)：光線射向鏡面的角度。反射特性（特別是中心波長）會隨入射角變化而變化，設計時必須明確。

損傷閾值 (Laser-Induced Damage Threshold, LIDT)：鏡片所能承受的最大激光功率/能量密度而不被損壞。由于介質材料吸收極低，全介質鏡的LIDT遠高于金屬鏡，這是其用于高能激光系統的關鍵。

偏振敏感性：在非正入射時，S偏振光（偏振方向垂直于入射平面）和P偏振光（平行于入射平面）的反射特性會有所不同。在某些應用中需要特別注意。

四、 光學鍍膜加工：納米級的精密雕塑

制造全介質反射鏡是尖端制造工藝的體現，主要采用物理氣相沉積（PVD） 技術，最常見的是：

電子束蒸發 (E-beam Evaporation)：用高能電子束轟擊固態膜料（如TiO?, SiO?顆粒），使其加熱升華，汽化的分子向上運動并均勻沉積在緩慢旋轉的基底上。通過晶控儀實時監控膜厚，精度可達納米級別。

離子束濺射 (Ion Beam Sputtering, IBS)：一種更先進的技術。用惰性氣體（如氬氣）產生的離子束轟擊靶材（膜料），通過物理碰撞將靶材原子“濺射”出來，沉積在基底上。IBS技術制備的薄膜密度極高、缺陷極少，因此散射損耗更低，損傷閾值更高，性能最優異，但成本也更高。

整個鍍膜過程需要在超高真空環境中進行，以避免任何雜質氣體分子混入薄膜中，影響其純度和光學性能。

五、 廣泛應用場景：從實驗室到日常生活

全介質高反鏡是現代光學和光子學不可或缺的基石，其應用遍布各個領域：

激光技術：這是其最核心的應用。所有激光器的諧振腔都必須由兩面高反鏡構成，才能讓光子在中間來回振蕩、放大。無論是手術用的醫用激光器、切割金屬的工業激光器，還是科研用的超快激光器，其核心都離不開低損耗、高抗損傷的全介質反射鏡。

光通信網絡：在光纖通信系統中，需要各種波分復用（WDM）器件來合并和分離不同波長的光信號。基于全介質鏡設計的薄膜濾波器（TFF） 是其中的關鍵元件，能夠精確地讓特定波長的光通過或反射，從而實現高速數據的傳輸與路由。

精密光譜學：用于分析物質成分和結構的光譜儀（如傅里葉變換紅外光譜儀FTIR）中，需要分束器來分割光路。全介質鍍膜可以制造出效率極高、特定波段性能優化的分束器。

天文與航天：太空望遠鏡（如哈勃、韋伯）的精密光學系統內部，大量使用全介質反射鏡來引導和操縱來自遙遠天體的微弱光線，最大化光信號的利用效率。

消費電子：雖然不直接可見，但智能手機中的面部識別傳感器、AR/VR頭盔中的光學組合器等，內部都集成了微小的全介質光學薄膜元件。

全介質反射鏡，這件人類微觀制造工藝的杰作，完美詮釋了如何通過操縱光的波動性來實現對光路的極致控制。它舍棄了金屬鏡“廣而不精”的特性，轉而追求在特定波段下“唯精唯一，近乎完美”的性能。從驅動工業生產的強大激光，到連接全球的通信網絡，再到探索宇宙奧秘的深空望遠鏡，全介質反射鏡作為幕后英雄，靜靜地反射著光芒，推動著現代科技不斷向前發展。
