當今世界，機器人已從科幻走入現實，廣泛應用于工業制造、物流倉儲、醫療服務、家庭服務乃至航空航天等領域。這些高度智能的機器能夠“看見”并理解世界，其核心依賴于先進的光學視覺系統。而在這個系統中，濾光片作為一個看似微小卻至關重要的元件，扮演著“隱形守護者”的角色，直接決定了機器人視覺的清晰度、準確性和可靠性。

一、機器人視覺光學系統概述

機器人的“眼睛”通常是各種類型的圖像傳感器（如CMOS或CCD），但其“視網膜”和“晶狀體”則是由復雜的光學系統構成。一個典型的機器人視覺光學系統主要包括：

1.光源：提供照明，確保目標物體被清晰、均勻地照亮，克服環境光干擾。常見的有LED環形燈、背光源、同軸光源等。

2.鏡頭：相當于相機的晶狀體，負責收集物體反射的光線并將其聚焦。

3.濾光片：安裝在鏡頭與傳感器之間，負責對入射光進行“篩選”，只允許特定波長或方向的光線通過，濾除不必要的雜光、眩光或干擾光。

4.圖像傳感器：將接收到的光信號轉換為電信號，形成數字圖像。

5.視覺處理單元：運行算法，對圖像進行分析、識別和定位，最終指導機器人做出決策和動作。

在這個鏈條中，濾光片是提升圖像質量、確保視覺系統穩定工作的關鍵一環。沒有它，機器人的“視力”將大打折扣。

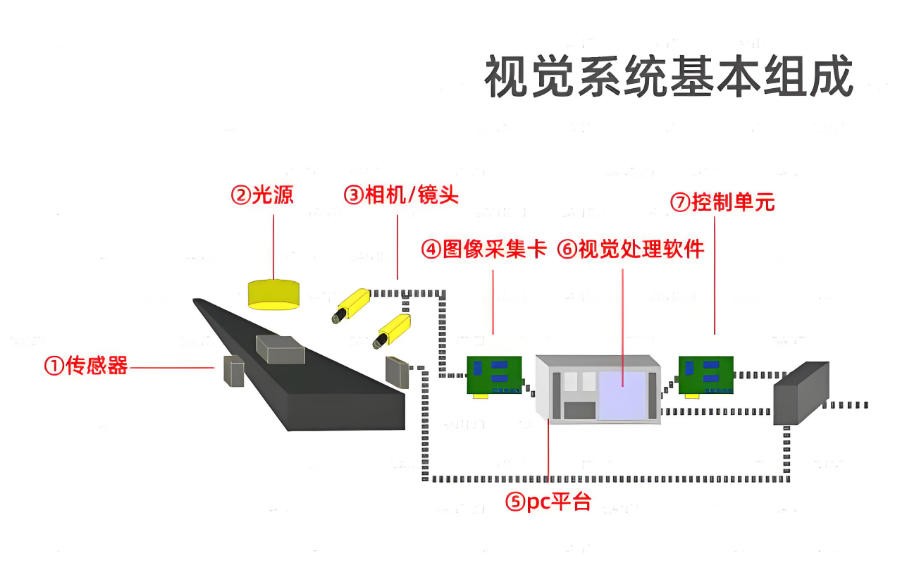

（機器視覺系統結構）

二、機器人中常見的濾光片種類及應用

根據不同的應用場景和光學需求，機器人內部會選用多種類型的濾光片。以下是幾種最常見和關鍵的品類：

1.紅外截止濾光片

種類：吸收型、反射型。

應用指標與參數：

截止范圍：通常要求高效截止700nm以上的近紅外光，并高效透過380nm-650nm的可見光波段（透過率>90%）。

截止深度：OD4（即萬分之一透過率）以上，確保紅外光被有效隔離。

應用場景：幾乎所有基于可見光成像的機器人，如服務機器人、工業質檢機器人、自動駕駛機器人等。

作用原理：圖像傳感器對紅外光同樣敏感，如果不加以過濾，自然光或人造光源中的紅外成分會導致拍攝的彩色圖像嚴重偏色（如偏紅）、失真和對比度下降。IRCF通過阻擋紅外光，確保傳感器接收到的光線與人眼所見一致，還原真實色彩。

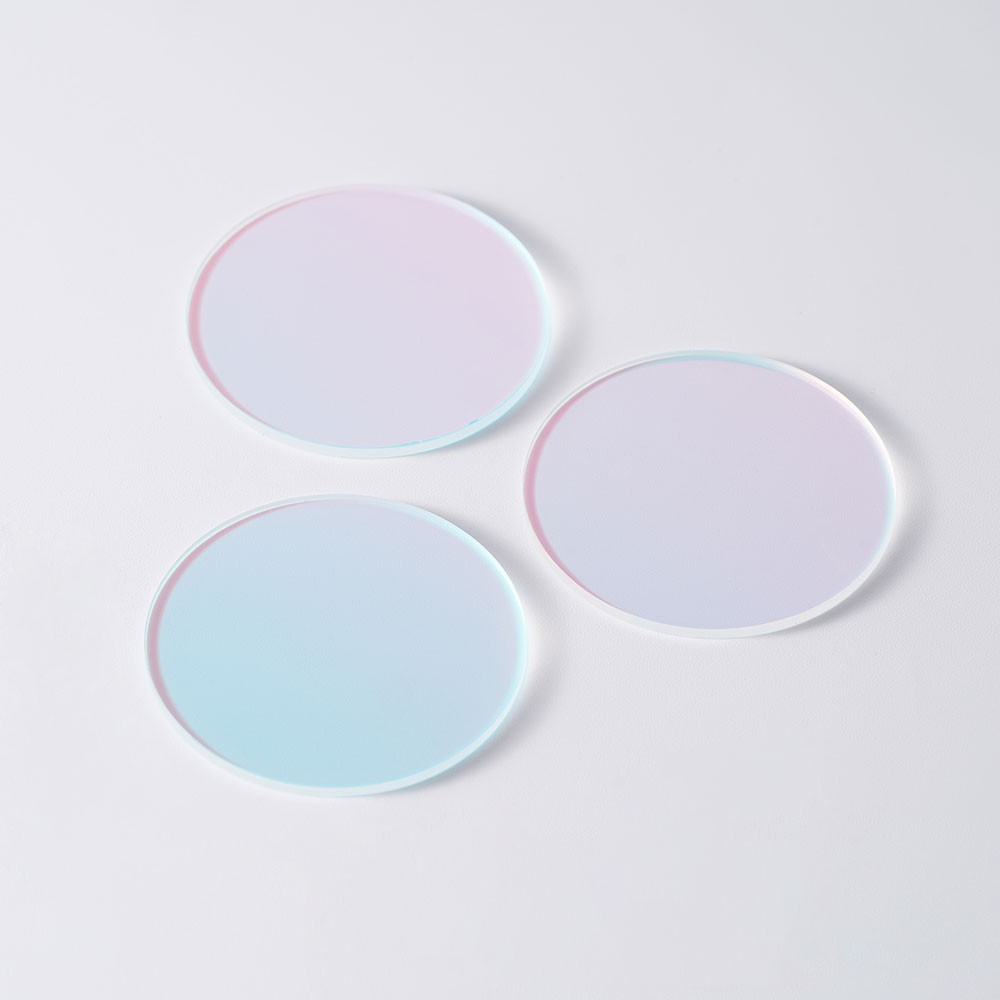

（紅外截止濾光片）

2.帶通濾光片

種類：窄帶通濾光片、寬帶通濾光片。

應用指標與參數：

中心波長：根據光源定制，例如與850nm或940nm的紅外補光燈匹配。

半帶寬：通常為10nm-50nm。越窄抗干擾能力越強，但工藝難度和成本越高。

峰值透過率：>90%，確保信號強度。

截止范圍：要求帶外截止度高（OD4-OD6），有效抑制環境雜光。

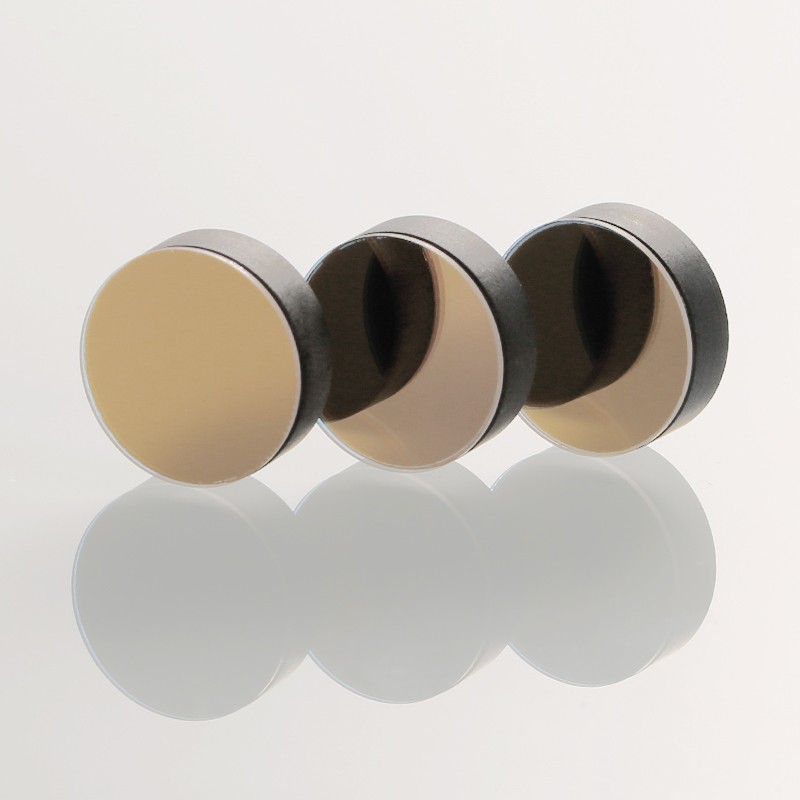

（NBP850窄帶紅外濾光片）

應用場景：

3D視覺/深度感知：在結構光、雙目視覺等方案中，機器人會發射特定的紅外激光圖案。鏡頭前的窄帶通濾光片只允許該特定波長的激光通過，強烈抑制環境光干擾，從而精準捕捉激光圖案，計算深度信息。

視覺引導與定位：在物流分揀機器人中，常用于識別特定的熒光或顏色標記。

作用原理：像一個“光譜隧道”，只允許非常狹窄的一段波長的光通過，極高地提升了信噪比。

（NBP940窄帶紅外濾光片）

3.中性密度濾光片

種類：吸收型、反射型。

應用指標與參數：

光學密度：OD0.3、OD0.6、OD1.0等，數值越大，減光能力越強。

中性度：在不同波長下透光率應保持一致，避免引入色偏。

應用場景：適用于工作在強烈光照環境下的機器人，如戶外巡檢機器人、農業機器人等。

作用原理：均勻地減少所有波長的光線的強度，防止圖像傳感器因進光過曝而“失明”，類似于給相機的“墨鏡”，使得機器人能在雪地、沙漠、強光反射等環境下依然獲得細節豐富的圖像。

（中性密度濾光片）

4.偏振片

種類：線性偏振片、圓偏振片。

應用指標與參數：

偏振效率：>99%，越高越好。

透過率：對目標偏振光有高透過率。

應用場景：

消除反光：用于檢測光滑表面（如玻璃、金屬、液晶屏）的機器人。偏振片可以消除物體表面的鏡面反射眩光，從而看清其下的劃痕、印刷文字或內部結構。

增強對比度：在水下機器人或戶外場景中，可以消除水面或葉面的反射光，增強圖像對比度。

作用原理：只允許特定振動方向的光波通過，阻擋其他方向的光波，從而過濾掉因反射而產生的特定偏振光。

（偏振鏡）

三、選擇濾光片的關鍵參數總結

在為機器人視覺系統選擇濾光片時，工程師需重點考量以下核心參數：

四、結語

從精密的工業裝配到靈活的物流分揀，從貼心的家庭服務到嚴謹的醫療手術，機器人的智能化離不開其敏銳的“視覺”。濾光片作為視覺系統中的“守門員”，通過精準的光譜管理，賦予了機器人抵抗干擾、明辨細節、洞察深度的能力。隨著機器人應用場景的不斷拓展和深化（如對更復雜材質的識別、在更極端環境下的作業），對濾光片的技術要求也將越來越高，推動著光學薄膜技術向更精密、更定制化、更智能集成的方向發展。未來，更先進的濾光片將繼續作為幕后英雄，默默守護著機器之眼，助力機器人看見更清晰、更真實的世界。
