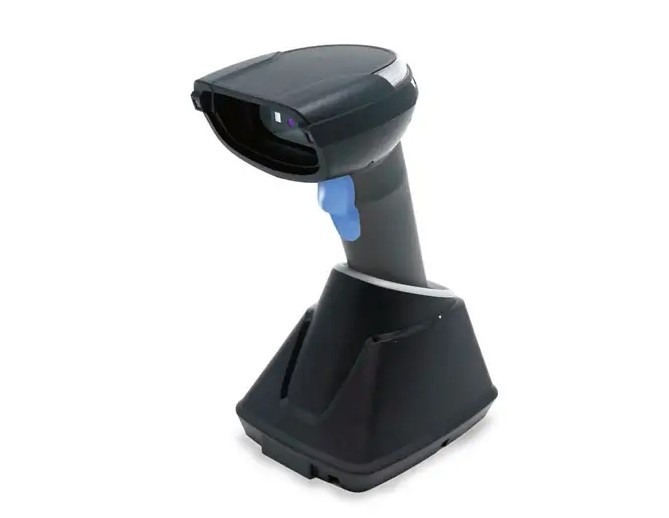

普通條碼掃描器工作原理

       普通條碼掃描器是一般由光源、光學透鏡、掃描模組、模擬數字轉換電路加塑料外殼構成。它的原理是利用光電元件將檢測到的光信號轉換成電信號，再將電信號通過模擬數字轉換器轉化為數字信號傳輸到計算機中處理。

       當掃描一副圖像的時候，光源照射到圖像上后反射光穿過透鏡會聚到掃描模組上，由掃描模組把光信號轉換成模擬數字信號（即電壓，它與接受到的光的強度有關），同時指出那個像數的灰暗程度。這時候模擬-數字轉換電路把模擬電壓轉換成數字訊號，傳送到電腦。顏色用RGB三色的8、10、12位來量化，即把信號處理成上述位數的圖像輸出。

       如果有更高的量化位數，意味著圖像能有更豐富的層次和深度，但顏色范圍已超出人眼的識別能力，所以在可分辨的范圍內，對于我們來說，更高位數的條碼掃描器掃描出來的效果就是顏色銜接平滑，能夠看到更多的畫面細節。

光筆掃描器的工作原理

       光筆是最先出現的一種手持接觸式條碼閱讀器，它也是最為經濟的一種條碼閱讀器。使用時，操作者需將光筆接觸到條碼表面，通過光筆的鏡頭發出一個很小的光點，當這個光點從左到右劃過條碼時，在“空”部分，光線被反射，“條”的部分，光線將被吸收，因此在光筆內部產生一個變化的電壓，這個電壓通過放大、整形后用于譯碼。

       光筆的優點主要是：和條碼接觸閱讀，能夠很明確的找到一個是被閱讀的條碼；閱讀條碼的長度可以不受限制；與其它的閱讀器相比成本較低；內部沒有移動部件，比較堅固；體積小，重量輕。

       缺點：使用光筆會受到各種限制，比如在有一些場合不適合接觸閱讀條碼；另外只有在比較平坦的表面上閱讀指定密度的、打印質量較好的條碼時，光筆才能發揮它的作用；而且操作人員需要經過一定的訓練才能使用，如閱讀速度、閱讀角度、以及使用的壓力不當都會影響它的閱讀性能；最后，因為它必須接觸閱讀，當條碼在因保存不當而產生損壞，或者上面有一層保護膜時，光筆都不能使用；光筆的首讀成功率低及誤碼率較高。

CCD掃描器的工作原理

CCD掃描器是利用光電藕合（CCD）原理，對條碼印刷圖案進行成像，然后再譯碼。它的優勢是：無轉軸，馬達，使用壽命長；價格便宜。

      選擇CCD掃描器時，有兩個需要注意的參數：

      一、景深——

      由于CCD的成像原理類似于照相機，如果要加大景深，則相應的要加大透鏡，從而使CCD體積過大，不便操作。優秀的CCD應無須緊貼條碼即可識讀，而且體積適中，操作舒適。

      二、分辨率——

      如果要提高CCD分辨率，必須增加成像處光敏元件的單位元素，低價格CCD一般是5口像素（pixel），識讀EAN，UPC等商業碼已經足夠，對于別的碼制識讀就會困難一些。中檔CCD以1024pixel為多，有些甚至達到2048pixe1，能分辨最窄單位元素為0.1mm的條碼。
